Адсорбционные осушители высокого давления Ultradryer типа HLP PN 25 – PN 400
Скачать спецификацию: High Pressure Adsorption Dryer HLP PN 25, 0040 to 0125 HLP PN 40, 0050 to 0155
High Pressure Dryer HLP-MSD 0055 to 0870, PN 100 to PN 400
Адсорбционные осушители высокого давления Ultradryer типа HLP PN 25 – PN 400 с точкой росы –40 °С

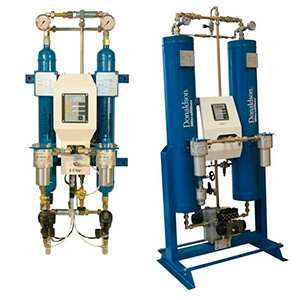

Полностью укомплектованный блок очистки с адсорбционным осушителем холодной регенерации, префильтром, финальным фильтром и конденсатоотводчиком
Осушитель высокого давления типа HLP, предназначен для удаления влаги из газов и сжатого воздуха с давлением до 400 бар. Пропускная способность от 40 до 1200 м3/час (1 bar, 20°C). Несколько типов корпусов, с различным максимальным рабочим давлением, широкая линейка пропускной способности, позволяет обеспечить наиболее оптимальный подбор оборудования, что позволит гарантировать стабильную работу. Применение высококачественного адсорбента способствует длительному сроку службы.
- точка росы: - 40 °С
- min рабочее давление: 17 бар
- max рабочее давление: 400 бар
- низкие потери давления и сжатого воздух
- длительный срок службы адсорбента
- электропитание: 220 В / 50 Гц
- комплектуется предварительным фильтром

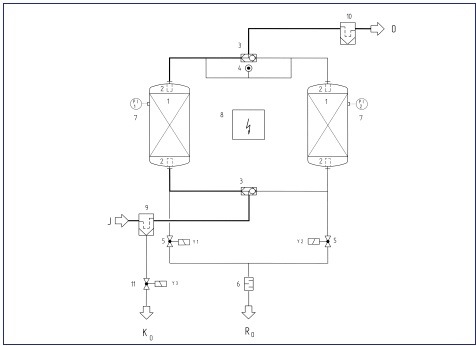

Принцип работы:
Сжатый воздух входит в систему (J), и поступает на стадию предварительной фильтрации (9). На этой стадии воздух очищается от частиц и конденсата. Конденсат сбрасывается через конденсатоотводчик (11). Через нижний маятниковый клапан (3) воздух поступает в адсорбционную колонну(1), в которой осушается до требуемой точки росы. Через верхний маятниковый клапан (3) воздух проходит в финальный фильтр (10), в котором удаляются частицы адсорбента, которые могли попасть в осушенный воздух. Очищенный и осушенный воздух выходит из осушителя (О) поступает в сеть к потребителю.
Пока одна колонна находится в осушающей фазе (адсорбция), другая колонна регенерируется. Часть потока осушенного воздуха расширяется до атмосферного давления через диафрагму (4), проходит через адсорбент для регенерации и выбрасывается в атмосферу через электромагнитный клапан (5) и глушитель (6).
Модели осушителей:
| Тип HLP |
Производительность при Давлении , м3/ч |
Давление | Присоедиение, G | Вес, кг |
| 0040 | 40 | 25 | 1/4'' | 51 |
| 0080 | 80 | 25 | 1/2'' | 71 |
| 0125 | 125 | 25 | 1/2'' | 103 |
| 0260 | 260 | 25 | 3/4'' | 226 |
| 0500 | 500 | 25 | 1'' | 346 |
| 0770 | 770 | 25 | 1 1/2'' | 509 |
| 1130 | 1130 | 25 | 1 1/2'' | 703 |
| 0050 | 50 | 40 | 1/4'' | 51 |
| 0095 | 95 | 40 | 1/2'' | 71 |
| 0155 | 155 | 40 | 1/2'' | 103 |
| 0310 | 310 | 40 | 3/4'' | 226 |
| 0515 | 515 | 40 | 1'' | 346 |
| 0800 | 800 | 40 | 1 1/2'' | 509 |
| 1200 | 1200 | 40 | 1 1/2'' | 703 |
| 0055 | 55 | 100 | 1/4'' | 98 |
| 0110 | 110 | 100 | 3/8'' | 131 |
| 0185 | 185 | 100 | 3/8'' | 139 |
| 0370 | 370 | 100 | 1/2'' | 235 |
| 0655 | 655 | 100 | 3/4'' | 350 |
| 0090 | 90 | 250 | 1/4'' | 109 |
| 0195 | 195 | 250 | 3/8'' | 144 |
| 0310 | 310 | 250 | 3/8'' | 205 |
| 0600 | 600 | 250 | 1/2'' | 295 |
| 1050 | 1050 | 250 | 3/4'' | 470 |
| 0115 | 115 | 400 | 1/4'' | 119 |
| 0215 | 215 | 400 | 3/8'' | 148 |
| 0320 | 320 | 400 | 3/8'' | 184 |
| 0500 | 500 | 400 | 1/2'' | 285 |
| 0870 | 870 | 400 | 3/4'' | 420 |
