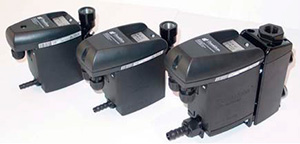

Автоматические конденсатоотводчики Ultramat типа UFM-D
Скачать спецификацию: Compressed Air Filtration UFM-D03 / UFM-D05 / UFM-D10
Автоматический конденсатоотводчик UFM-D, с нулевыми потерями сжатого воздуха. Большое сечение сливного отверстия позволяет гарантировать надежную работу даже при сильно загрязненном конденсате.
Затраты на приобретение конденсатоотводчика Ultramat типа UFM-D эквивалентны экономии энергии за полгода за счет отсутствия потерь сжатого воздуха при дренаже конденсата. Данные конденсатоотводчики характеризуются крайне низким уровнем шума, поэтому их можно устанавливать непосредственно в помещении, гуже работают люди.
Благодаря электронному контролю, который выполняет непрерывный контроль работы, а также диагностику неисправностей. Возможно подключение к удаленной системе мониторинга.
Электропитание 24 или 220 В на выбор.
Для использования конденсатоотводчиков при низкой температуре, можно укомплектовать обогревателем (24В, 110В, 230В на выбор), температурный диапазон: от -25 °С до + 60 °С.
- Компактная, усиленная алюминием фибергласовым пластиком, конструкция
- Покрытие обеспечивает максимальную защиту от коррозии
- Эргономический дизайн: выпуклая, четко видимая контрольная панель
- Беспотенциальный контроль
- Возможность использования по всему миру благодаря диапазону напряжений от 24 до 230В без необходимости дополнительных трансформаторов.
- Оптимальный ввод для конденсата сверху
- Простой монтаж и обслуживание
Принцип работы:

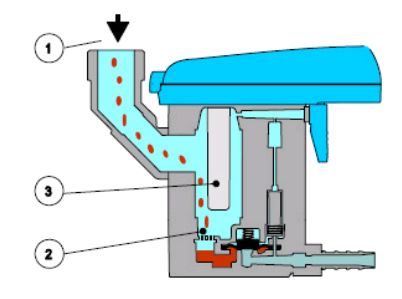

Конденсат протекает через входной трубопровод (1) в конденсатоотводчик UFM-D и собирается в корпусе (2). Емкостный датчик (3) постоянно считывает уровень наполнения и передает сигнал на электронное управление, когда резервуар наполняется.

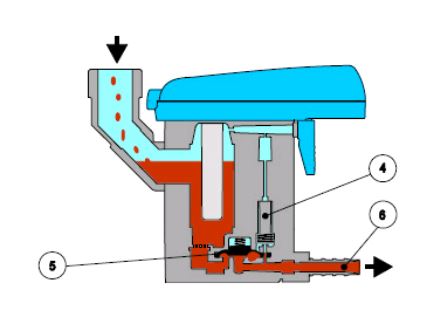

Активируется пилотный клапан (4) и мембрана (5) для вывода конденсата открывает выпускной трубопровод (6). Если конденсатоотводчик D05 опорожнен, отводящий трубопровод снова герметично закрывается, прежде чем могут возникнуть ненужные потери давления.
Конденсатоотводчики UFM-D используются:
- Магистральные фильтры (ссылку на магистральные фильтры)
- Ресивиры (воздухо и газосборники)
- Сгибы трубопроводов
Модели конденсатоотводчиков:
| Тип | Производительность компрессора, м3/ч |
Рабочее давление, bar |
Вес, кг |
Присоединение горизонт./вертик. |
Питание |
| UFM-D 03 | 2,5 | 0,8 - 16 | 0,8 | G 1/2'' / - | 230 VAC / 24 VDC |
| UFM-D 05 | 5 | 0,8 - 16 | 1 | G 1/2'' / - | 230 VAC / 24 VDC |
| UFM-D 10 | 10 | 0,8 - 16 | 1,65 | 1 x G 1/2'' / 2x G 1/2'' | 230 VAC / 24 VDC |
| UFM-D 30 | 30 | 0,8 - 16 | 2 | - / G 1/2'' | 230 VAC / 24 VDC |
| UFM-D 130 | 130 | 0,8 - 16 | 2,9 | 1 x G 3/4'' / 2x G 3/4'' | 230 VAC / 24 VDC |
| UFM-D 30HP | 30 | 0,8 - 40 | 2 | G 1/2'' | 230 VAC / 24 VDC |
