Молочные соединения
Соединения типа Молочная муфта

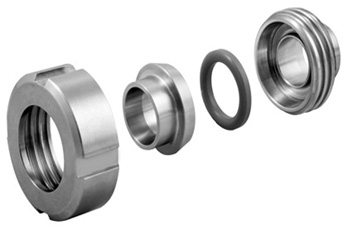

Молочные муфты с резьбовым соединением состоят из четырех деталей: конический и резьбовой штуцера, которые привариваются к двум разным трубам, накидная гайка, стягивающая штуцера, и уплотнение, вкладываемое между штуцерами.
В отличие от фланцев, молочная муфта выдерживает намного меньшее давление. При этом, по сравнению с фланцем, молочная муфта требует гораздо меньшего времени для разборки и установки.
Молочная муфта является отличным вариантом для предприятий, использующих жидкие фармацевтические и пищевые продукты, которые требуют частого промывания трубопровода. Молочные муфты позволяют присоединять почти любую пищевую арматуру, пищевой насос или трубу. Может присоединяться с помощью сварки и вальцевания (под сварку и под вальцовку/развальцовку соответственно).
Соединения Молочная муфта производится по стандартам, немецкому метрическому DIN 11851 и шведскому дюймовому стандарту SMS. Основным отличием является длина штуцеров (по стандарту SMS длина штуцеров значительно короче нежели у стандарта DIN)
У гайки по стандарту DIN 4 шлица, по SMS 6 шлицов.
Соединения и уплотнения в соответствии с din 11851/11887
DIN арматура (Deutsches Institut für Normung / Немецкий институт стандартизации). Фитинги из нержавеющей стали для пищевой и химической промышленности. Соединения труб резьбовые из коррозионностойкой стали под завальцовку и приварку.

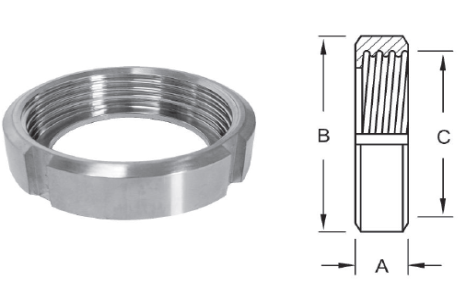

![Гайка DIN 11851](img/dixon/mol3.png)
Гайка DIN 11851

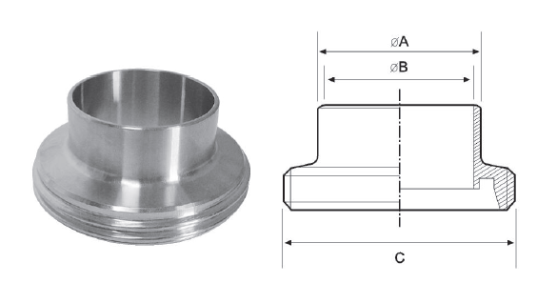

![Штуцер резьбовой DIN 11851 метрический](img/dixon/mol4.png)
Штуцер резьбовой DIN 11851 метрический

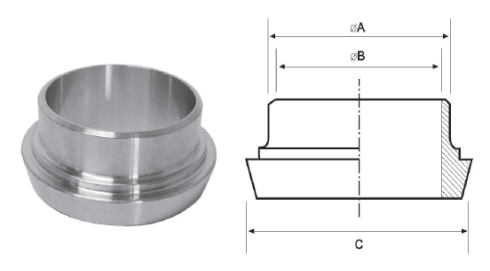

![Штуцер конический (для гайки) DIN 11851 метрический](img/dixon/mol5.png)
Штуцер конический (для гайки) DIN 11851 метрический
![Штуцер резьбовой DIN 11851](img/dixon/mol6.png)
Штуцер резьбовой DIN 11851

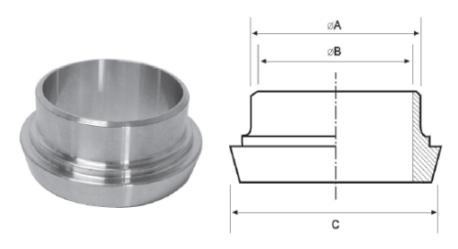

![Штуцер конический (для гайки) DIN 11851](img/dixon/mol7.png)
Штуцер конический (для гайки) DIN 11851

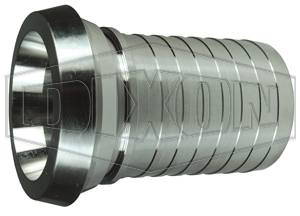

![Штуцер для рукава DIN (для гайки)](img/dixon/mol8.jpg)
Штуцер для рукава DIN (для гайки)

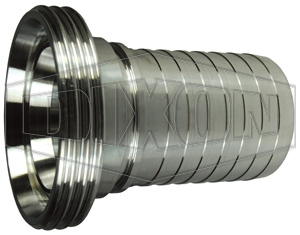

![Штуцер для рукава DIN](img/dixon/mol9.jpg)
Штуцер для рукава DIN
![Уплотнение DIN 11851 EPDM / VITON / BUNA](img/dixon/mol10.png)
Уплотнение DIN 11851 EPDM / VITON / BUNA

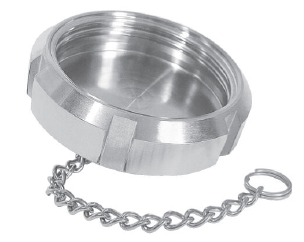

![Заглушка DIN с цепочкой](img/dixon/mol11.png)
Заглушка DIN с цепочкой
![Заглушка DIN для гайки](img/dixon/mol12.png)
Заглушка DIN для гайки
Соединения и уплотнения типа sms
Swedish Manufacturing Standard (SMS) - это дюймовый стандарт, разработанный в Швеции. На молочной муфте SMS 6 шлицов на гайке, уплотнение практически лежит сверху на плоском штуцере, патрубки как правило чуть короче, чем у муфт типа DIN.
![Штуцер для рукава SMS (для гайки)](img/dixon/mol21.png)
Штуцер для рукава SMS (для гайки)

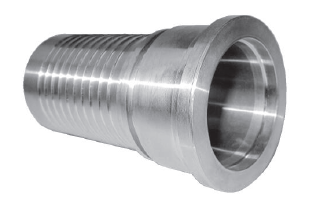

![Штуцер для рукава SMS](img/dixon/mol22.png)
Штуцер для рукава SMS

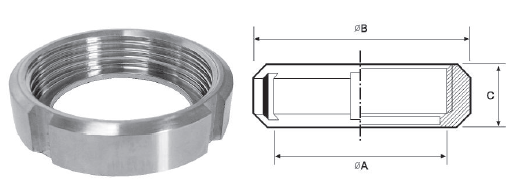

![Гайка SMS](img/dixon/mol23.png)
Гайка SMS

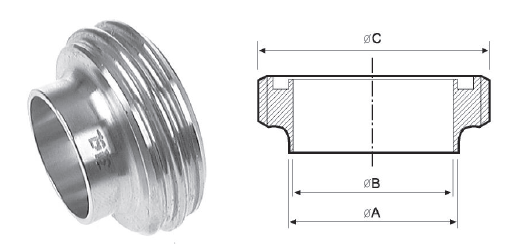

![Штуцер под приварку (резьбовой) SMS](img/dixon/mol24.png)
Штуцер под приварку (резьбовой)SMS

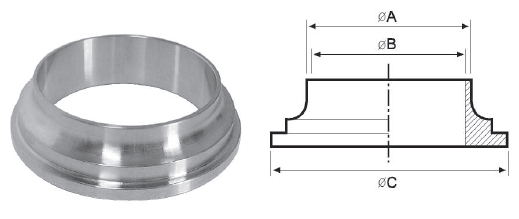

![Штуцер под приварку (для гайки) SMS](img/dixon/mol25.png)
Штуцер под приварку (для гайки) SMS
![Уплотнение SMS (Silicone) / EPDM](img/dixon/mol26.png)
Уплотнение SMS (Silicone) / EPDM
![Заглушка DIN с цепочкой](img/dixon/mol27.png)
Заглушка DIN с цепочкой
