Установки для умягчения воды

Предназначены для извлечения из воды ионов кальция и магния для снижения жесткости воды.

Принцип работы фильтра основан на обменной реакции ионов кальция и магния, диссоциированных в воде, на ионы натрия, которые являются подвижными ионами ионогенной группы, зафиксированной на матрице смолы. После исчерпания обменной емкости по подвижным ионам, производится регенерация смолы раствором поваренной соли, при этом происходит противоположная обменная реакция.

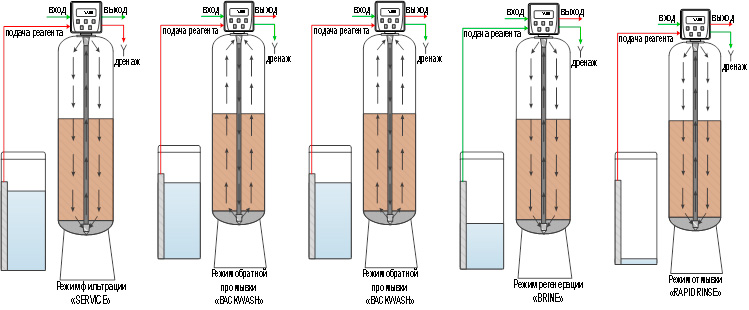

режимы работы установок умягчения воды: режим фильтрации, регенерации, обратной промывки, промывки

В режиме «Service» осуществляется очистка воды. Неочищенная вода проходит внутрь корпуса, где очищается на загрузке, после чего собирается через нижнее распределительное устройство и по дренажу подается в линию.

В режиме «Backwash» загрузка взрыхляется обратным током воды со скоростью потока в 2-4 раза превышающей скорость фильтрации со сбросом воды в дренаж.

В режиме «BRINE» осуществляется подача реагента из бака и смешивание с исходной водой в блоке управления. Происходит восстановление фильтрующих свойств загрузки. Регенерационный раствор сбрасывается в дренаж.

В режиме «Rapid Rinse» происходит финишная отмывка загрузки и её уплотнение для перехода в рабочий режим фильтрации со сбросом воды в дренаж.

В режиме «FILL» осуществляется регенерационной емкости очищенной воды. Вода подается на вход блока управления, проходит фильтрующую загрузку и через дренаж подается в емкость. Заполнение осуществляется по времени. В емкости установлен поплавковый датчик уровня, который защищает систему от переполнения емкости.



Технические характеристики фильтров умягчения (ионного обмена)

Типоразмер

корпуса

 Размер корпуса, мм

   (DxH)

Площадь корпуса, м2

Объем фильтрующего слоя, л

Объем поддерживающего слоя, л

Общая емкость фильтра, г*экв

Расход соли на регенерацию, кг

Объем солевого бака, л

Производительность*, /Поток обратной промывки, м3

0835

210 x 890

0,031

20

6

29

3,5

70

0,8 / 0,8

0844

210 x 1118

0,031

25

7

36

4,3

70

0,8 / 0,8

1044

254 x 1118

0,049

35

10

50

6,0

70

1,2 / 1,2

1054

254 x 1372

0,049

50

11

73

8,5

70

1,3 / 1,3

1248

305 x 1220

0,071

60

15

87

10,0

70

1,8 / 1,8

1354

335 x 1372

0,085

75

15

108

12,8

100

2,2 / 2,2

1465

356 x 1651

0,096

90

15

130

15,5

100

2,6 / 2,6

1665

407 x 1651

0,126

120

20

175

20,5

140

3,4 / 3,4

1865

457 x 1651

0,159

140

25

200

24,0

140

4,3 / 4,3

2160

534 x 1524

0,216

185

28

270

31,5

200

5,8 / 5,8

2469

610 x 1753

0,283

300

32

435

51,0

200

7,6 / 7,6

3072

762 x 1829

0,442

450

35

650

76,5

350

11,9 / 11,9

3672

915 x 1829

0,650

600

67

870

102,0

350

17,5 / 17,5

4278

1067 x 1981

0,894

825

120

1200

140,0

500

24,5 / 24,1

4882

1220  x 2083

1,169

1100

250

1600

187,0

750

31,5 / 31,5

* Производительность рассчитана для линейной скорости 25 м/ч и может отличаться в зависимости от типа применяемой ионообменной смолы и решаемой технологической задачи.



Типоразмер

корпуса

Тип клапан Clack Corp.

Присоединения

вход-выход-

дренаж, дюйм

Тип инжектора

Размер солевого бака

(ДхШхГ), мм

Минимальный размер для монтажа, мм

(ВхШхГ)

0835

WS 1

¾ - ¾ - ½

Инжектор  1 дюйм "C" фиолетовый

332*332*880

1190х800х500

0844

WS 1

¾ - ¾ - ½

Инжектор 1 дюйм "C" фиолетовый

332*332*880

1420х800х500

1044

WS 1

¾ - ¾ - ½

Инжектор 1 дюйм "E" белый

332*332*880

1420х900х550

1054

WS 1

1 - 1- ½

Инжектор 1 дюйм "E" белый

332*332*880

1670х900х550

1248

WS 1

1 - 1- ½

Инжектор 1 дюйм "F" голубой

332*332*880

1520х1000х600

1354

WS 1

1 - 1- ¾

Инжектор 1 дюйм "G" желтый, корпус 13" / Инжектор 1,5 дюйма "C" красный

382*382*880

1670х1000х670

1465

WS 1

1 - 1- ¾

Инжектор 1 дюйм "H" зеленый /  Инжектор 1,5 дюйма "D" белый

382*382*880

1950х1100х700

1665

WS 1/WS1.25

1 - 1- ¾ / 1¼- 1¼-1

Инжектор 1 дюйм "I" оранжевый / Инжектор 1,5 дюйма "E" синий

582*362*904

1950х1150х750

1865

WS 1.25/WS1.5

 1 -1- 1 / 1½ -1½-1¼

Инжектор 1 дюйм "J" светло-голубой / Инжектор 1,5 дюйма "F" желтый

582*362*904

1950х1200х800

2160

WS 1.5

1½ -1½-1¼

Инжектор 1 дюйм "K" светло-зеленый/ Инжектор 1,5 дюйма "G" зеленый

Æ550 х 1160

1825х1500х850

2469

WS 1.5

1½ -1½-1¼

Инжектор 1,5 "H" оранжевый

Æ550 х 1160

2160х1500х920

3072

WS 1.5 / WS 2

1½ -1½-1¼ / 2-2-1½

Инжектор 1,5 "I" серый / Инжектор "D" 2"

Æ740 х 1275

2520х1800х1010

3672

WS 2

2- 2-1½

Инжектор "E" 2"

Æ740 х 1275

2600х2000х1250

4278

WS 2H

2-2-2

Инжектор "F" 2"

Æ840 х 1335

3000х2600х1700

4882

WS 2H

2-2-2

Инжектор "G" 2"

Æ960 х 1395

3200х3000х1900

Характеристики ионообменных смол

Умягчение питьевой воды:

ионообменные смолыLewatit S 1567 – монодисперсный сильнокислотный катионит пищевого класса на основе сополимера стирола-дивинилбензола. Являясь монодисперсныой смолой он обладает очень высокой химической и осмотической стабильностью, проходит процесс дезинфекции  ионитов  для подготовки к производству питьевой воды. Обладает хорошей кинетикой обмена, высокой обменной емкостью. Увеличенная обменная емкость ионита позволяет работать с продолжительными фильтроциклами и очень низким значением проскока ионов и эффективно использовать реагент для регенерации.



Параметр

Размерность

Значение

Ионная форма поставки

Na+

Структура

гелевая

Матрица

сополимер стирола с ДВБ

Функциональная группа

-SO3H

Цвет

темно-коричневые гранулы

Размер гранул

мм

0,60 ± 0,05

Коэффициент однородности



1.1

Плотность

кг/м3

1.28

Насыпная плотность

г/л

840

Содержание воды

об. %

44-50

Полная обменная емкость, ПОЕ

г* экв/л

2,0

Дыхательная разность  Na+→H+

макс. об %

10

Максимальная рабочая температура

°С

120

Рабочий диапазон рН

ед.

0-14

Минимальная высота слоя

мм

800

Линейная скорость



Фильтрация

м/ч

5-60

Промывка

м/ч

10-12

Регенерация

м/ч

5

Регенерант

NaCl

                      Прямоточная

объем г/л смолы

200

концентрация, вес %

8-10

Противоточная

объем, г/л смолы

70-120

концентрация, вес %

8-10

Пространство для взрыхления

об.%

       60

Потребность в промывочной воде

об. слоя

4

Lewatit Monoplus C249NS - это сильнокислотный гелевый катионит высшего качества, поставляемый в натриевой форме, с зернами одинакового размера (монодисперсный) на основе сополимера стирола-дивинилбензола. Данная смола произведена без применения растворителей. Смола cоответствует высочайшим стандартам для использования в частной и муниципальной водоподготовке.

Характеристики смолы:

Параметр

Размерность

Значение

Ионная форма поставки

Na+

Структура

гелевая

Матрица

сшитый полистирол

Функциональная группа

-SO3H

Цвет

темно-коричневые гранулы

Размер гранул

мм

0,60 ± 0,05

Коэффициент однородности



1.1

Плотность

кг/м3

1.28

Насыпная плотность

г/л

840

Содержание воды

об. %

44-50

Полная обменная емкость, ПОЕ

г* экв/л

2,0

Дыхательная разность  Na+→H+

макс. об %

10

Максимальная рабочая температура

°С

80

Рабочий диапазон рН

ед.

0-14

Минимальная высота слоя

мм

800

Линейная скорость



Фильтрация

м/ч

5-40

Промывка

м/ч

10-12

Регенерация

м/ч

1-10

Регенерант

NaCl

                      Прямоточная

объем г/л смолы

250

концентрация, вес %

15

Противоточная

объем, г/л смолы

70-130

концентрация, вес %

8-10

Пространство для взрыхления

об.%

       60

Потребность в промывочной воде

об. слоя

4

Снижение щелочности питьевой воды:

снижение щёлочности в питьевой водеLewatit CNP LF- относится к группе слабокислотных макропористых катионитов пищевого класса на матрице сшитого полиакрилата. Благодаря своей высокой полной обменной емкости, отличной механической и химической стабильности, в водородной форме, Lewatit CNP LF используется для декарбонизации и умягчения питьевой воды.



Параметр

Размерность

Значение

Ионная форма поставки

Н+

Структура

макропористая

Матрицас

сшитый полиакрилат

Функциональная группа

-COOH

Цвет

Светло-желтые непрозрачные гранулы

Размер гранул

мм

0.315-1.600

Коэффициент однородности



1.8

Эффективный размер гранул

мм

0.48 ± 0.05

Плотность

кг/м3

1.19

Насыпная плотность

г/л

750

Содержание воды

об. %

45-50

Полная обменная емкость, ПОЕ

г* экв/л

4.3

Дыхательная разность  H+→Ca2+

макс. об %

7

Максимальная рабочая температура

°С

75

Рабочий диапазон рН

ед.

5-14

Минимальная высота слоя

мм

800

Линейная скорость



Фильтрация

м/ч

5-40

Промывка

м/ч

5-20

Регенерация

м/ч

5-20

Регенерант

HCl/H2SO4

                      Прямоточная

объем г/л смолы

HCl -70 / H2SO4 -90

концентрация, вес %

HCl 3-6 / H2SO4  0.5-0.8

Противоточная

объем, г/л смолы

HCl -70 / H2SO4 -90

концентрация, вес %

HCl 3-6 / H2SO4  0.5-0.8

Пространство для взрыхления

об.%

    60-80

Потребность в промывочной воде

об. слоя

3,5

Обессоливание воды

Lewatit M500/M500OH - это сильноосновный гелевый анионит (тип 1) на основе сополимера стирол-дивинилбензола с монодисперсным распределением размеров зерен. Анионит находится в полностью регенерированной форме (мин. 80 %), разработанной для всех процессов обессоливания. Монодисперсные гранулы обладают высокой химической и осмотической стабильностью. Высокий коэффициент монодисперсности (коэффициент однородности макс. 1,1) и малое содержание мелки частиц  макс  0,1%  (<  0.315  mm)  уменьшают  падение  давления  по  сравнению  со  стандартными смолами.

Характеристики ионита:



Параметр

Размерность

Значение

Ионная форма поставки

Сl- / OH-

Структура

гелевая

Матрица

сополимер стирола с ДВБ

Функциональная группа

четвертичный амин тип I

Цвет

желтые прозрачные гранулы

Размер гранул

мм

0,64 ± 0,05

Коэффициент однородности



1.1

Плотность

кг/м3

1.07

Насыпная плотность

г/л

660

Содержание воды

об. %

62-67

Полная обменная емкость, ПОЕ

г* экв/л

1,1

Дыхательная разность  Сl-→OH-

макс. об %

18

Максимальная рабочая температура

°С

70

Рабочий диапазон рН

ед.

0-12

Минимальная высота слоя

мм

800

Линейная скорость



Фильтрация

м/ч

5-60

Промывка

м/ч

5

Регенерация

м/ч

5

Регенерант

NaOH

                      Прямоточная

объем г/л смолы

100

концентрация, вес %

3-5

Противоточная

объем, г/л смолы

50

концентрация, вес %

2-4

Пространство для взрыхления

об.%

    80 -100

Потребность в промывочной воде

об. слоя

10

 Lewatit MP500 –относится к группе сильноосновных макропористых анионитов (тип I) на основе сополимера стирол-дивинилбензола, специально разработанных для процессов обессоливания. Монодисперсные гранулы обладают высокой химической и осмотической стабильностью. Высокая степень монодисперсности (коэффициент однородности: макс. 1.1) и низкое содержание мелких гранул (макс. 0.1 %) (< 0.315 mm) уменьшают гидравлическое сопротивление слоя смолы по сравнению с гетеродисперсными аналогами. Благодаря специальной макропористой структуре Lewatit MonoPlus MP 500 обладает прекрасными показателями степени сорбции и десорбции органических соединений.

Параметр

Размерность

Значение

Ионная форма поставки

Сl-

Структура

макропористая

Матрица

сополимер стирола с ДВБ

Функциональная группа

четвертичный амин

Цвет

бежевый, непрозрачный

Размер гранул

мм

0,62 ± 0,05

Коэффициент однородности



1.1

Плотность

кг/м3

1.06

Насыпная плотность

г/л

640

Содержание воды

об. %

60-65

Полная обменная емкость, ПОЕ

г* экв/л

1,1

Дыхательная разность  Сl-→OH-

макс. об %

20

Максимальная рабочая температура

°С

70

Рабочий диапазон рН

ед.

0-12

Минимальная высота слоя

мм

800

Линейная скорость



Фильтрация

м/ч

5-60

Промывка

м/ч

5

Регенерация

м/ч

5

Регенерант

NaOH

                      Прямоточная

объем г/л смолы

100

концентрация, вес %

3-5

Противоточная

объем, г/л смолы

50

концентрация, вес %

2-4

Пространство для взрыхления

об.%

       100

Потребность в промывочной воде

об. слоя

8

Lewatit Monoplus SP112 / SP112H - относится к группе макропористых сильнокислотых  катиониов на основе сополимера стирол-дивинилбензола. Гранулы смолы имеют монодисперное распределение размеров и обладают высокой химической и осмотической стабильностью. Катионит находится в полностью регенерированной форме (мин. 99% H+), и разработан для использования в процессах обессоливания. Высокая степень монодисперсности (коэффициент однородности: макс. 1,1) и малое содержание мелких гранул (макс. 0.1% (< 0,315 мм) уменьшают гидравлическое сопротивление слоя смолы по сравнению со стандартными гетеродисперсными аналогами.

Параметр

Размерность

Значение

Ионная форма поставки

Na+ / H

Структура

макропористая

Матрица

Стирол-ДВБ

Функциональная группа

-SO3Na / -SO3H

Цвет

бежевый непрозрачный

Размер гранул

мм

0,67 ± 0,05

Коэффициент однородности



1.1

Плотность

кг/м3

1.18

Насыпная плотность

г/л

740

Содержание воды

об. %

56-60

Полная обменная емкость, ПОЕ

г* экв/л

1,6

Дыхательная разность  Н+→Na+

макс. об %

       -8

Максимальная рабочая температура

°С

120

Рабочий диапазон рН

ед.

0-14

Минимальная высота слоя

мм

800

Линейная скорость



Фильтрация

м/ч

5-40

Промывка

м/ч

10-12

Регенерация

м/ч

1-10

Регенерант

NaCl / HCl /H2SO4

                      Прямоточная

объем г/л смолы

HCl       80- 100

NaCl          200

H2SO4             150

концентрация, вес %

HCl            6- 10

       NaCl          8-10

H2SO4             1.5-4.0

Противоточная

объем, г/л смолы

 HCl           50

NaCl          90

H2SO4             80

концентрация, вес %

HCl            6- 10

       NaCl          8-10

H2SO4             1.5-4.0

Пространство для взрыхления

об.%

       60-80

Потребность в промывочной воде

об. слоя

HCl – 2.5

NaCl - 5

Готовые смеси для ФСД

Lewatit NM60 -содержит смесь сильнокислотного катионита и сильноосновного анионита типа 1 в соотношении 1:1 по емкости. Имеет высокую степень регенерации и низкий уровень выделения общего органического углерода, что соответствует требованиям индустрии особо чистой воды.

 Материал готов к применению без предварительной регенерации. Рекомендуется для:

Параметр

Размерность

Значение

Ионная форма поставки

Н+/OH-

Структура

гелевая

Матрица

Стирол - ДВБ

Функциональная группа

Сульфокислота/четвертичный амин тип I

Цвет

От янтарного до темно-коричневого, прозрачные гранулы

Размер гранул

мм

0.315-1.250

Плотность

кг/м3

1.10

Насыпная плотность

г/л

688

Содержание воды

об. %

50-60

Полная обменная емкость, ПОЕ

г* экв/л

0,4

Дыхательная разность  H+/OH-→Ca2+/Cl-, SO42-

макс. об %

- 20

Максимальная рабочая температура

°С

60

Рабочий диапазон рН

ед.

1-14

Минимальная высота слоя

мм

600

Линейная скорость



Фильтрация

м/ч

5-60

Lewatit NM91 – является готовой к употреблению смесью для фильтров смешанного действия с высокой степенью регенерации, содержащей 55% катионита и 45% анионита. Характеризуется высокой емкостью по катиониту. NM-91 специально адаптирован для вод с высокой щелочностью, где полное удаление кремневой кислоты или СО2. Не является обязательным. Смесь готова к эксплуатации без предварительной регенерации фильтров смешанного действия для тонкой очистки после установок обессоливания.

Также может использоваться для обессоливания технической воды в небольших устройствах следующих типов:

Параметр

Размерность

Значение

Ионная форма поставки

Н+/OH-

Структура

гелевая

Матрица

Стирол - ДВБ

Функциональная группа

Сульфокислота/четвертичный амин тип I

Цвет

От янтарного до темно-коричневого, прозрачные гранулы

Размер гранул

мм

0.315-1.250

Плотность

кг/м3

1.20

Насыпная плотность

г/л

740

Содержание воды

об. %

50-60

Полная обменная емкость, ПОЕ

г* экв/л

0,3

Дыхательная разность  H+/OH-→Ca2+/Cl-, SO42-

макс. об %

- 20

Максимальная рабочая температура

°С

60

Рабочий диапазон рН

ед.

1-14

Минимальная высота слоя

мм

600

Линейная скорость



Фильтрация

м/ч

5-60

Анионит пищевого класса

Lewatit S6328A - относится к группе сильноосновных макропористых анионитов пищевого класса I типа на основе сополимера стирол-дивинилбензола. Макропористая структура и сбалансированная матрица смолы Lewatit S 6328 A улучшает кинетику сорбции и десорбции. Адсорбируемые вещества, такие как высокомолекулярные анионные гидрофильные органические соединения и окрашивающие вещества в сахарных сиропах, могут быть легко десорбированы нейтральным или щелочным раствором поваренной соли. Lewatit S 6328 A таким образом может быть рекомендован к применению везде, где требуется быстрое и полное удаление больших количеств органических веществ.

Параметр

Размерность

Значение

Ионная форма поставки

Сl-

Структура

макропористая

Матрица

сополимер стирола с ДВБ

Функциональная группа

четвертичный амин тип I

Цвет

бежевый, непрозрачный

Размер гранул

Мм

0,40-0,125

Эффективный размер гранул

мм

0,55 ± 0,05

Коэффициент однородности



1.1

Плотность

кг/м3

1.06

Насыпная плотность

г/л

660

Содержание воды

об. %

58-63

Полная обменная емкость, ПОЕ

г* экв/л

1,0

Дыхательная разность  Сl-→OH-

макс. об %

20

Максимальная рабочая температура

°С

85

Рабочий диапазон рН

ед.

0-12

Минимальная высота слоя

мм

800

Линейная скорость



Фильтрация

м/ч

5-60

Промывка

м/ч

5

Регенерация

м/ч

5

Регенерант

NaCl / NaOH

                      Прямоточная

объем г/л смолы

200 / 10-20

концентрация, вес %

10 / 1-2

Противоточная

объем, г/л смолы

200 / 10-20

концентрация, вес %

10 / 1-2

Пространство для взрыхления

об.%

     80 - 100

Потребность в промывочной воде

об. слоя

5



Свяжитесь с нами
