Установки угольной фильтрации насыпного типа
Состав и принцип работы установок угольной фильтрации насыпного типа
Назначение – дехлорирование воды, улучшение органолептических показателей, снижение цветности. Относятся к скорым напорным фильтрам с зернистой загрузкой

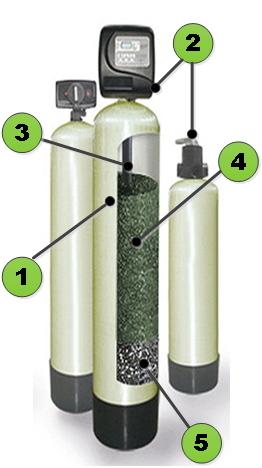

Состав насыпного фильтра:
- Корпус из армированного стекловолокна.
- Блок управления потоками – автоматический.
- Дренаж с верхним и нижним щелевыми распределительными устройствами.
- Фильтрующая зернистая загрузка – активированный кокосовый или каменный уголь.
- Поддерживающий слой - гравий.

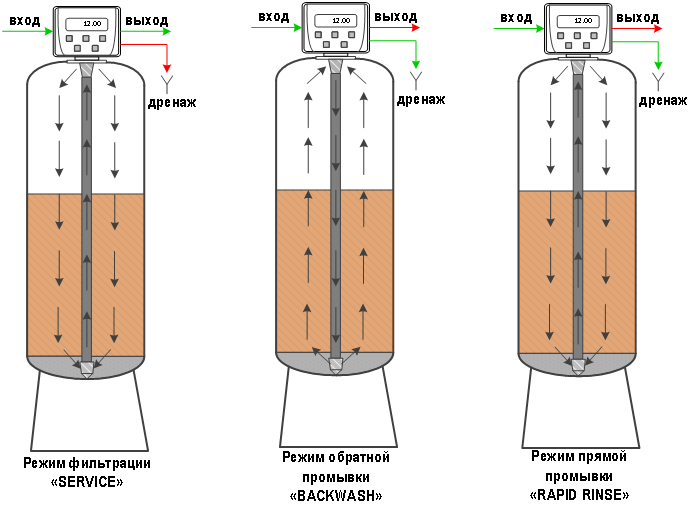

- В режиме «Service» осуществляется очистка воды. Неочищенная вода поступает на вход блока управления, проходит внутрь корпуса, где очищается на загрузке, после чего собирается через нижнее распределительное устройство и по дренажу подается в линию.
- В режиме «Backwash» осуществляется регенерация загрузки. Вода поступает на вход блока управления, проходит по дренажу, и взрыхляет загрузку снизу. За счет скорости потока в 2-4 раза превышающей скорость фильтрации происходит очистка загрузки от загрязнений.
- В режиме «Rapid Rinse» происходит финишная отмывка загрузки и её уплотнение для перехода в рабочий режим фильтрации. При этом поток воды движется в том же направлении, что и в режиме «Service».
Характеристики фильтрующих материалов - активированный уголь
| Параметр |
Chemviron 207C |
Chemviron 607C |
Chemviron 208EA |
| Площадь поверхности, м2/г |
1050-1150 |
1050-1150 |
1100-1250 |
| Насыпная плотность, г/см3 |
0,48-0,55 |
0,49-0,53 |
0,44-0,48 |
| CTC-адсорбция, % (в/в) |
50-60 |
50-60 |
60-70 |
| Влажность, % (в/в) |
<5 |
<5 |
<5 |
| Зольность, % (в/в) |
<3 |
<1 |
<1 |
| Твердость, % |
95-99 |
95-99 |
92-95 |
| Йодный индекс, мг/г |
1000-1100 |
1000-1100 |
1150-1200 |
| Размер зерна, US mesh |
1/4х7, 4х8, 6х12, 12х30, 14х40 |
1/4х7, 4х8, 6х12, 12х30, 14х40 |
6х12,8х30, 12х40 |
| Высота слоя, мм |
600 - 900 |
600 – 900 |
600 – 900 |
| Свободное пространство в корпусе фильтра |
мин. 50% от высоты слоя |
мин. 50% от высоты слоя |
мин. 50% от высоты слоя |
| Скорость фильтрации, м/ч |
8-12 |
8-12 |
8-12 |
| Скорость обратной промывки, м/ч |
24-29 |
24-29 |
25-30 |
| Расширение слоя при обратной промывке, % |
20-50 |
20-40 |
20 |
Активированный уголь 207С вырабатывается из кокосовой скорлупы, используются в качестве фильтрующей и адсорбирующей среды при подготовке питьевой и технологической воды.
Данная марка характеризуется узким гранулометрическим распределением и высокой адсорбционной емкостью. Отличаются исключительно высокой прочностью, высокой сопротивляемостью к истиранию, возможностью импрегнирования, низким пылеобразованием, а также возможностью неоднократной регенерации.
Уголь 607С разработан для тонкой очистки питьевой и высокочистой технологической воды. Производится из специальных сортов кокосовой скорлупы, затем промывается кислотой для удаления нежелательных загрязнений, после чего нейтрализуется.
Высокая чистота угля и нейтральный pH предотвращают вторичное загрязнение очищаемой воды. Характеризуется узким гранулометрическим распределением, большой адсорбционной емкостью.
Активированный уголь 208EA вырабатывается из каменного угля, используется в качестве фильтрующей и адсорбирующей среды при подготовке питьевой и технологической воды.
Уголь 208EA - общего назначения, производится из специальных сортов битуминизированного каменного угля, характеризуется узким гранулометрическим распределением, обладает высокой активностью. Отличается селективной структурой пор, которая обеспечивает высокую степень адсорбцию и возможность импрегнирования. Кроме того, характеризуются достаточной сопротивляемостью к истиранию, позволяющей выдерживать многократную регенерацию.
| Типо-размеркорпуса |
Размер корпуса, мм (DxH) |
Площадь корпуса, м2 |
Объем фильтрующего слоя, л |
Объем поддерживающего слоя, кг |
Производи-тельность*, /Поток обратной промывки, м3/ч |
| 0835 |
210 x 890 |
0,031 |
19 |
4 |
0,30 / 0,8 |
| 0844 |
210 x 1118 |
0,031 |
25 |
4 |
0,32 / 0,8 |
| 1044 |
254 x 1118 |
0,049 |
30 |
7 |
0,5 / 1,2 |
| 1054 |
254 x 1372 |
0,049 |
37 |
7 |
0,55 / 1,2 |
| 1248 |
305 x 1220 |
0,071 |
43 |
10 |
0,7 / 1,7 |
| 1354 |
335 x 1372 |
0,085 |
60 |
18 |
0,9 / 2,1 |
| 1465 |
356 x 1651 |
0,096 |
85 |
15 |
1,0 / 2,4 |
| 1665 |
407 x 1651 |
0,126 |
100 |
20 |
1,3 / 3,2 |
| 1865 |
457 x 1651 |
0,159 |
140 |
25 |
1,6 / 4,3 |
| 2160 |
534 x 1524 |
0,216 |
170 |
35 |
2,2 / 5,8 |
| 2469 |
610 x 1753 |
0,283 |
225 |
45 |
2,8 / 7,6 |
| 3072 |
762 x 1829 |
0,442 |
375 |
80 |
4,4 / 11,9 |
| 3672 |
915 x 1829 |
0,650 |
575 |
140 |
6,5 / 17,5 |
| 4278 |
1067 x 1981 |
0,894 |
750 |
200 |
8,9 / 24,1 |
| 4882 |
1220 x 2083 |
1,169 |
1000 |
300 |
11,7 / 29,5 |
Указана ориентировочная производительность. Точная производительность зависит от параметров исходной воды и типа применяемой фильтрующей загрузки. Приведены данные при скорости фильтрации 10 м/ч.
| Типоразмеркорпуса |
Тип клапан Clack Corp. |
Присоединениявход-выход-дренаж, дюйм |
DLFC*, gpm |
Минимальный размер для монтажа, мм(ВхШхГ) |
| 0835 |
WS 1 |
¾ - ¾ - ½ |
3,2 |
1190х500х500 |
| 0844 |
WS 1 |
¾ - ¾ - ½ |
3,2 |
1420х500х500 |
| 1044 |
WS 1 |
¾ - ¾ - ½ |
5,3 |
1420х550х550 |
| 1054 |
WS 1 |
1 - 1- ½ |
5,3 |
1670х550х550 |
| 1248 |
WS 1 |
1 - 1- ½ |
7,5 |
1520х600х600 |
| 1354 |
WS 1 |
1 - 1- ¾ |
9,0 |
1670х670х670 |
| 1465 |
WS 1/WS1.25 |
1 - 1- ¾ / 1¼- 1¼-1 |
10,0 |
1950х700х700 |
| 1665 |
WS 1/WS1.25 |
1 - 1- ¾ / 1¼- 1¼-1 |
13,0 |
1950х750х750 |
| 1865 |
WS 1.25/WS1.5 |
1 -1- 1 / 1½ -1½-1¼ |
17,0 |
1950х800х800 |
| 2160 |
WS 1.5 |
1½ -1½-1¼ |
25,0 |
1825х850х850 |
| 2469 |
WS 1.5 |
1½ -1½-1¼ |
30,0 |
2160х920х920 |
| 3072 |
WS 1.5 / WS 2 |
1½ -1½-1¼ / 2-2-1½ |
50,0 |
2520х1010х1010 |
| 3672 |
WS 2 / WS 2H |
2- 2-1½/ 2- 2-2 |
70,0 |
2600х1250х1250 |
| 4278 |
WS 2H / WS3 |
2-2-2 / 3-3-3 |
105,0 |
3000х1700х1700 |
| 4882 |
WS 2H / WS3 |
2-2-2 / 3-3-3 |
130,0 |
3200х1900х1900 |
