Установки для обезжелезивания воды

Предназначены для извлечения из воды взвешенных частиц, окисленного железа (ржавчины), крупных органических соединений, для снижения мутности и цветности воды.

Принцип работы фильтра основан на удержании загрязнений фильтрующей загрузкой при прохождении через нее воды под давлением не менее 2,5 кг/см2 с последующей регенерацией загрузке промывкой обратным током и смывом загрязнений в дренаж.

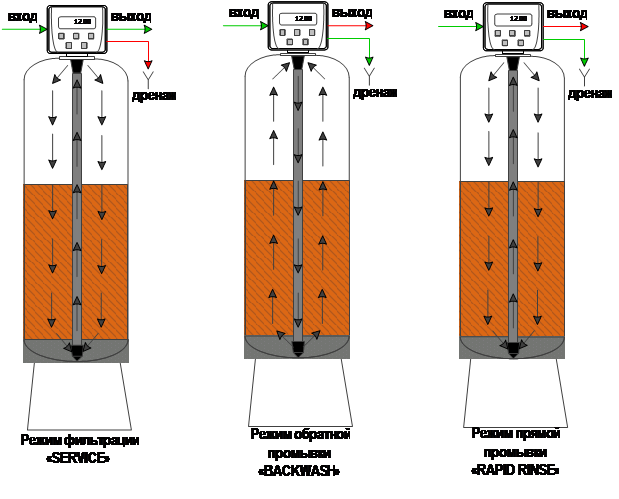

принцип работы фильтра



В режиме «Service»осуществляется очистка воды. Неочищенная вода поступает на вход блока управления, проходит внутрь корпуса, где очищается на загрузке, после чего собирается через нижнее распределительное устройство и по дренажу подается в линию.

- В режиме «Backwash»осуществляется регенерация загрузки.  Вода поступает на вход блока управления, проходит по дренажу, и взрыхляет загрузку снизу. За счет скорости потока в 2-4 раза превышающей скорость фильтрации происходит очистка загрузки от загрязнений.

- В режиме «RapidRinse»происходит финишная отмывка загрузки и её уплотнение для перехода в рабочий режим фильтрации. При этом поток воды движется в том же направлении, что и врежиме «Service».

Фильтры состоят из следующих компонентов:

Производительность насыпного фильтра зависит от размера корпуса и применяемой фильтрующей загрузки, которая выбирается исходя из физико-химических показателей воды.

Типоразмер

корпуса

     Размер корпуса, мм

        (DxH)

Площадь корпуса, м2

Объем фильтрующего слоя, л

Объем поддерживающего слоя, л

Производительность*, /Поток обратной промывки, м3

0835

210 x 890

0,031

19

4

0,30 / 0,8

0844

210 x 1118

0,031

25

4

0,37 / 0,8

1044

254 x 1118

0,049

30

7

0,5 / 1,2

1054

254 x 1372

0,049

37

7

0,6 / 1,2

1248

305 x 1220

0,071

43

10

0,8 / 1,7

1354

335 x 1372

0,085

60

12

1,1 / 2,1

1465

356 x 1651

0,096

85

15

1,3 / 2,4

1665

407 x 1651

0,126

100

20

1,6 / 3,2

1865

457 x 1651

0,159

140

25

2,0 / 4,3

2160

534 x 1524

0,216

170

35

2,6 / 5,8

2469

610 x 1753

0,283

225

45

3,4 / 7,6

3072

762 x 1829

0,442

375

80

5,3 / 11,9

3672

915 x 1829

0,650

575

140

7,8 / 17,5

4278

1067 x 1981

0,894

750

200

10,7 / 24,1

4882

1220  x 2083

1,169

1000

300

14,0 / 29,5

* Указана ориентировочная производительность. Точная производительность зависит от параметров исходной воды и типа применяемой фильтрующей загрузки. Приведены данные при скорости фильтрации 12 м/ч.

Типоразмер

корпуса

Тип клапан Clack Corp.

Присоединения

вход-выход-

дренаж, дюйм

DLFC*, gpm

Минимальный размер для монтажа, мм

(ВхШхГ)

0835

WS 1

¾ - ¾ - ½

3,2

1190х500х500

0844

WS 1

¾ - ¾ - ½

3,2

1420х500х500

1044

WS 1

¾ - ¾ - ½

5,3

1420х550х550

1054

WS 1

1 - 1- ½

5,3

1670х550х550

1248

WS 1

1 - 1- ½

7,5

1520х600х600

1354

WS 1

1 - 1- ¾

9,0

1670х670х670

1465

WS 1/WS1.25

1 - 1- ¾ / 1¼- 1¼-1

10,0

1950х700х700

1665

WS 1/WS1.25

1 - 1- ¾ / 1¼- 1¼-1

13,0

1950х750х750

1865

WS 1.25/WS1.5

 1 -1- 1 / 1½ -1½-1¼

17,0

1950х800х800

2160

WS 1.5

1½ -1½-1¼

25,0

1825х850х850

2469

WS 1.5

1½ -1½-1¼

30,0

2160х920х920

3072

WS 1.5 / WS 2

1½ -1½-1¼ / 2-2-1½

50,0

2520х1010х1010

3672

WS 2 / WS 2H

2- 2-1½/ 2- 2-2

70,0

2600х1250х1250

4278

WS 2H / WS3

2-2-2 / 3-3-3

105,0

3000х1700х1700

4882

WS 2H / WS3

2-2-2 / 3-3-3

130,0

3200х1900х1900

 *Дроссельная шайба, ограничивающая поток обратной промывки

Каталитические загрузки

МЖФМЖФ - пористый материал, состоящий из смеси оксидов и карбонатов кальция и магния, а также оксидов кремния и алюминия. Является продуктом обработки доломитовых пород. В его порах содержится активный компонент - диоксид марганца, равномерно распределенный по объему зерна. Благодаря этому материал проявляет каталитические свойства и способен ускорять реакции окисления как неорганических соединений, двухвалентных соединений железа и марганца, а также сероводорода и некоторых органических веществ. В качестве окислителя могут выступать кислород воздуха, озон, гипохлорит натрия, перманганата калия. При правильном дозировании окислителей каталитические свойства МЖФ не изменяются в процессе эксплуатации. Существенным плюсом материала является работа в широком диапазоне рН очищаемой воды. Фильтрующая среда МЖФ - твердая буферная система, корректирующая рН очищаемой воды. При скоростях фильтрации 5-15 м/ч, независимо от рН исходной воды и концентрации в ней железа и марганца, значение рН очищенной воды будет находиться в пределах 7 – 8 ед. шкалы.



МФО-47МФО-47 представляет собой песчаник-горельник, обработанный реагентами, формирующими на зернах каталитически активные центры, содержащие преимущественно оксиды марганца различной валентности. Полученный комплекс оксидных соединений на поверхности фильтрующей загрузки вступает во взаимодействие с соединениями марганца и железа, растворёнными в воде с образованием нерастворимых соединений, которые осаждаются на поверхности загрузки. Кислород, растворённый в воде, адсорбируется на поверхности загрузки, затем он вступает во взаимодействие с ионами железа и марганца, растворёнными в воде, с образованием оксидов или гидрооксидов. Преимуществами загрузки является высокая сорбционная емкость, стойкость к истиранию, скорость фильтрации до 15 м/ч.







бирмBirm представляет собой каталитический материал промышленного производства, основой которого является оксид кремния, обработанный диоксидом марганца, благодаря чему он ускоряет процессы окисления железа, марганца и сероводорода в воде. Материал обеспечивает надежное удаление железа и марганца, обладает высокой стойкостью к истиранию. При удалении железа рН воды должен быть в пределах 6,8-8,0 ед., при удалении марганца 8,0-8,5 ед. Birm нельзя использовать при предварительном дозировании хлора и полифосфатов, поскольку при присутствии этих соединений его активность значительно снижается. Из преимуществ материала следует отметить его высокую эффективность, долгий срок службы и отсутствие необходимости применения реагентов для регенерации.







мтмMTM – это материал промышленного производства, основным активным компонентом которого является диоксид   марганца, нанесенный на искусственное зерно, характеризующее малым весом. Благодаря этому нижний предел значения рН, при котором работает материал, снижается до 6,2 ед. Для работы катализатора не требуется предварительная аэрация. Регенерация осуществляется раствором перманганата калия, хлором или обоими окислителями в непрерывном режиме или после истощения сорбционной ёмкости материала. Основными преимуществами материала являются низкий перепад давления при работе, а также низкий вес, что позволяет снизить объем воды для обратной промывки и затраты на насосное оборудование.







greensandGreensandосновой материала является природный минерал глауконит, активным веществом является диоксид марганца.Растворенные в воде железо и марганец окисляются при контакте с загрузкой и осаждаются на ее зернах. Сероводород осаждается в виде нерастворимых кристаллов серы. Осадок удаляется с зерен при обратной промывке фильтра в режиме Backwash. После исчерпания окислительной способности загрузки требуется ее регенерация слабым раствором перманганата калия. Для увеличения срока службы материала рекомендуется производить регенерацию до полного истощения окислительных свойств. К преимуществам материала относятся широкий диапазон рН, стойкость к хлорсодержащим окислителям и низкая истираемость.





pyroloxPyrolox– материал природного происхождения, получаемый из руды, содержащей диоксид марганца, благодаря чему он более 75 лет успешно применяется в процессах водоочистки для окисления железа, марганца и сероводорода.  Материал не требует дозирования реагентов, для его регенерации достаточно только промывки обратным током исходной воды. Для достижения оптимальных показателей качества очищенной воды перед фильтром рекомендуется введение окислителей, таких как кислород воздуха, активный хлор, озон или перманганат калия. Не допустимо использование перекиси водорода. Из преимуществ материала можно отметить широкий рабочий диапазон рН, его прочность и низкую истираемость, благодаря чему его частицы практически не выносятся в фильтрат.







сорбент АССорбент АС - катализатор окисления при взаимодействии растворенного кислорода с соединениями железа, в результате чего происходит образование нерастворимых соединений, которые легко удаляются обратным током воды. Сероводород также окисляется и задерживается в последующих слоях загрузки с удалением обратным током воды. Сорбент не требует для регенерации применение каких-либо химических реагентов. Необходимой и достаточной является периодическая промывка водой или водой и воздухом, что эффективнее. В процессе эксплуатации сорбент не расходуется. Преимуществами являются: низкая истираемость, высокая емкость, совместимость со всеми окислителями, низкий порог рН (от 6,5 ед.), физико-химические свойства сорбента отвечают требованиям ГОСТ Р 51641-2000. Загрузка повышает значение рН очищаемой воды на 1,0-1,5 ед. Может использоваться в качестве отдельной загрузки или в сочетании с загрузкой Сорбент МС.

сорбент МССорбент МС – каталитический материал, ускоряющий процессы окисления железа, марганца и сероводорода при очистке природных вод. Образующиеся нерастворимые соединения могут быть удалены обратным током воды. Сорбент может быть использован в качестве единичной загрузки или в качестве компонента в многослойных фильтрах. «Сорбент МС» не обработан химически активными покрытиями на основе марганца или других каталитически активных металлов, что исключает вероятность отказа в работе при истощении или смыве данных поверхностей. Материал не требует предварительной корректировки значения рН воды, так как увеличивает исходный рН на 2-3 ед. Работает при низком значении рН (от 6,0 ед.) совместим со всеми окислителями, работает в широком диапазоне температур.



Параметр

МЖФ

МФО-47

BIRM

MTM

Greensand

Pyrolox

Сорбент АС

Сорбент МС

Цвет

Бурый

Коричневый

Черный

Темно- коричневый

Черный

Черный

Белый

Красно-белый

Насыпная плотность, г/см3

1350-1400

1250

600

430

1300

1900

450-480

1350-1400

Коэффициент неоднородности

1,4-2,0

1,4-1,6

2,7

2,0

1,6

1,9

1,2-1,4

1,4-1,6

Плотность, кг/м3

2450-2550

2300

2000

1700

2650

3800

1350-1450

2850

Рабочий диапазон рН, ед.

5,5 – 9,0

5,5 – 9,0

6,8-9,0

6,2-8,5

6,2-8,5*

6,5-9,0

6,5-9,0

6,0-9,0

Скорость фильтрации, м/ч

7-12

8-15

8-12

8-12

7-12

12

10-20

10-15

Скорость обратной промывки, м/ч

24-29

20-25

24-29

20-25

24-29

60-72

17-20

28-30

Истираемость в год,%

8

0,9

-

-

2

-

0,06

0,01

Высота слоя, мм

600-1000

600-1000

750-900

600-900

760

450-900

400-1000

400-1000

Свободное пространство в корпусе фильтра (от высоты слоя)



>20%



50%



50%



50%



40%



40%



50%



40%

Тип окислителя

Кислород

Хлор

Любой

Кислород

Хлор

KMnO4

Хлор

KMnO4

Любой

Любой

Любой

* ниже 6,5 ед. – при введении хлора
