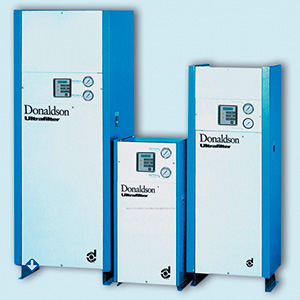

Адсорбционные осушители с холодной регенерацией Ultrapac Classic типа HED/ALD/MSD

Адсорбционные осушители с холодной регенерацией Ultrapac Classic типа HED/ALD/MSD
Скачать спецификацию:
Адсорбционные осушители с холодной регенерацией ультрапак классик
Dryer Systems HED-ALD-MSD 1350 - 8750

Адсорбционные осушители с холодной регенерацией Ultrapac Classic типа HED/ALD/MSD с точкой росы  –200С, –400С и –700С.

Система подготовки сжатого воздуха и газов, включающая адсорбционный осушитель с холодной регенерацией, предварительный и финальный фильтры и автоматические конденсатоотводчики.

Высокоэффективные адсорбционные осушители Donaldson Ultrafilter снижают влажность сжатого воздуха, обеспечивая точку росы до –200С, –400С, –700С, и тем самым гарантируют эффективность и безопасность рабочих процессов. Самые передовые технологии и тщательно подобранные материалы являются основой высокой рабочей безопасности. Осушители Ultrapac Classic оборудованы самыми современными системами контроля, предварительными и финальными фильтрами, конденсатоотводчиками и глушителями. Максимальная эффективность и высокая рабочая безопасность в совокупности с низкими рабочими затратами являются преимуществами адсорбционных осушителей. В различных сферах применения осушители всегда точно отвечают требованиям заказчика.



Ultrapac Classic: энергосберегающее управление с новым дружественными функциями

Закрытое (модульное) исполнение в комплекте с предварительным фильтром, фильтром тонкой очистки и автоматическим конденсатоотводчиком является недорогим решением для получения качественного воздуха с глубокой степенью осушения.

 Новейшая система контроля Ultraconomy

 С постоянным контролем точки росы на выходе осушителя новейшая система Ultraconomy определяет количество поступающей на входе влаги и оптимально подстраивает время, когда осушитель должен переключиться в режим регенерации при обеспечении постоянной точки росы.

Принцип работы:

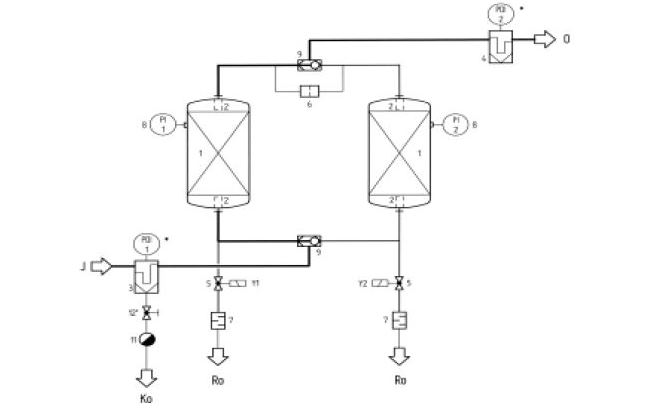

Принцип работы Адсорбционные осушители с холодной регенерацией Ultrapac Classic типа HED/ALD/MSD

Сжатый воздух поступает на вход осушителя (J) и проходит через предварительный фильтр (3). На этом этапе из газа удаляются твердые частицы и конденсат. Конденсат сбрасывается с помощью конденсатоотводчика (11). Через нижний маятниковый клапан (9) газ поступает в адсорбционную колонну (1), в которой осушается до заданной точки росы. Через верхний маятниковый клапан (9) газ подается на финальный фильтр (4), где задерживаются мелкие частицы адсорбента, которые возможно могли попасть в газ. Затем газ поступает на выход (О) и далее – к конечному потребителю. Пока одна колонная находится в стадии адсорбции, другая колонна регенерируется. Для этого часть осушенного газа расширяется до атмосферного давления с помощью перфорированной мембраны (6) и проходит через адсорбционную колонну, находящуюся в стадии регенерации. Далее газ через соленоидный клапан (5) и глушитель (7) выбрасывается в атмосферу.
